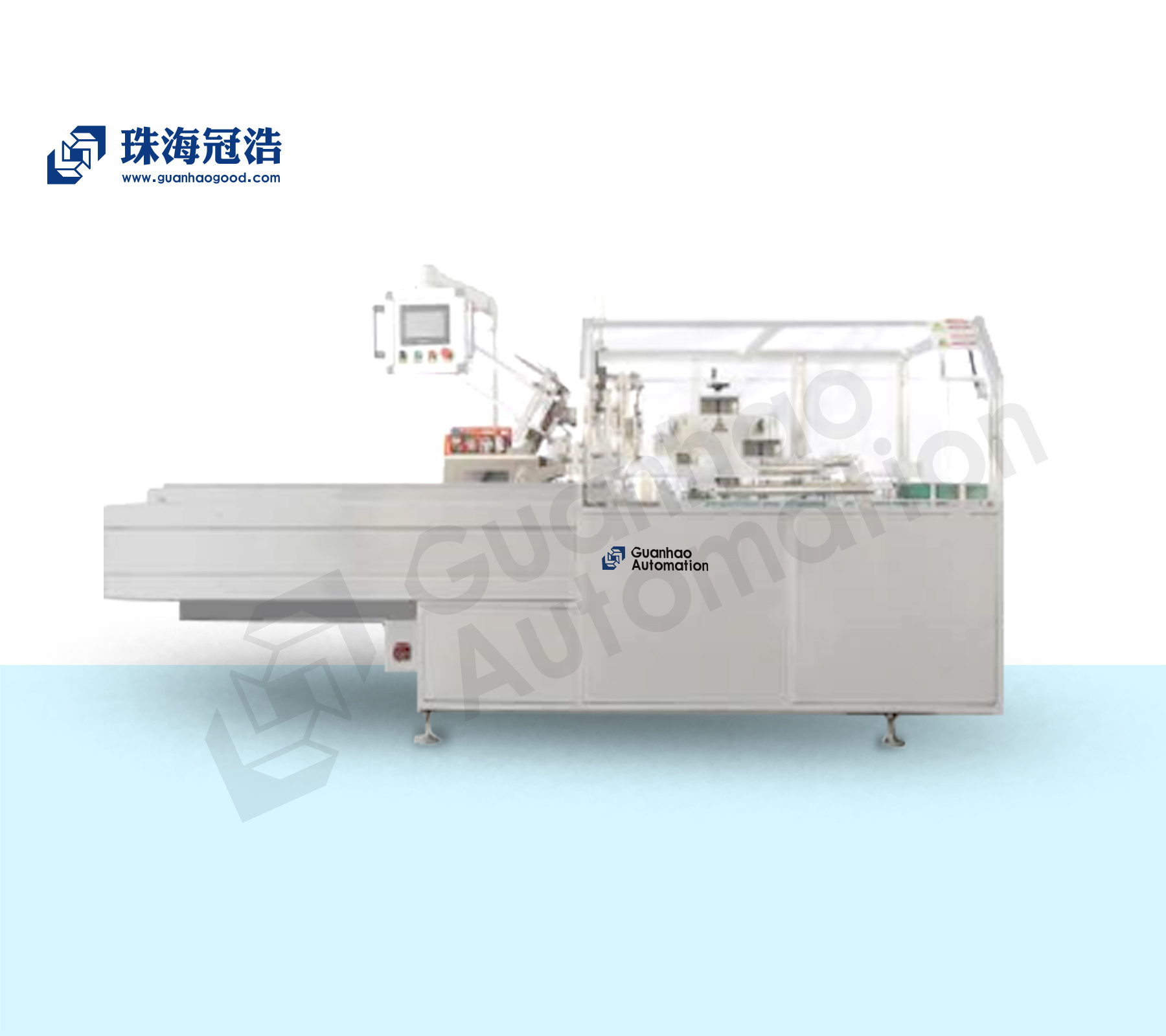

珠海市冠浩機械設備-多功能裝盒機是我公司研制的新產品具有體積小，重量輕，應用范圍廣，生產效率高，可一機多用等優點，同時，本機可與多種包裝機聯線使用，達到最佳效果，并可滿足國家藥品生產質量管理規范——“GMP”的要求。

一、 用途及使用范圍

GH-HC02多功能裝盒機能夠?qū)⒏鞣N規格的藥板、中藥制品、小型長體有規則物品及一些食品等可靠地裝入規格特定的紙盒中，并將紙盒封好送出。適用于各種藥品的包裝、食品的包裝、化妝品的包裝及相關行業的小型器皿的包裝，使用范圍廣泛，同時根據用戶的不同使用要求，可定期更換產品，且模具生產周期短，裝配及調試簡便，即適用于大批量單一品種的生產，同時又可以滿足用戶小批量多品種的生產。

二、包裝的使用

由于包裝盒的好壞直接影響到最后的包裝質量，因此，本機對包裝盒的質量有較高的要求。一般紙盒用紙250g/m2-350g/m2進口白板制成，同時對包裝盒的制作工藝有一定的要求。

對本機說明書用紙的要求為：40g/m2-70g/m2紙，要求剪裁平整潔凈，無紙毛，無卷邊、荷葉邊、砂粒、硬質塊及在不加力作用下的分層現象。

三、主要技術參數

主電機功率：         1.5KW

設計最大生產能力：   60盒/分

整機外形尺寸：       3300×1500×1800mm（長×寬×高）

整機重量：           約1200Kg

紙盒尺寸范圍：GH-HC02   最大150×80×50mm（長×寬×高）

                              最小70×20×15mm(長×寬×高)

                   GH-HC02 最大250×150×70mm（長×寬×高）

                             最小100×80×20mm（長×寬×高）

說明書紙張范圍：     最大260×190mm(長×寬)

                          最小100×100mm(長×寬)

噪音：               小于85分貝

四、機器的運輸及安裝

請仔細檢查機器是否保持正常情況和完善狀態，同時根據《裝箱單》清檢機器的各部件是否完善，如發現有任何部件缺損，請速與我公司取得聯系。

機器的運輸

只用大麻繩，應避免用鐵鏈或鋼絲繩，繩子應通過機器的各個突出部分，所有機器的接觸面都必須用橡膠、海綿等彈性物體進行保護。

機器的安裝：

1. 本機屬于外包裝設備，可安裝在通風條件良好、照明充足的潔凈室內。

2. 機器四周要留有1.5m寬度的工作空間，以便于操作和維修。

3. 380V-50HZ三相交流電源，并可靠接地。

4. 機器必須安裝在較為平坦的地面，當機器安裝完畢后，應用水平儀檢查整機是否水平。如不平，可通過機器的四個腳進行調整。

5. 當機器安裝完畢后，仔細檢查機器各零件是否有松動現象。如果有，應迅速排除。為防止生繡，機器在包裝發運前都用油脂覆蓋，因此在機器啟動之前，應清除機器表面的多余油脂。清除時，應用纖維棉布和酒精。清除后，對各潤滑點進行重新加油。



   五、正常使用條件

   環境溫度：20±10℃

   壓縮空氣：0.5Mpa流量大于0.6m3/min

   操作人員：1——2人



   六、主機機構及機械工作原理 （見圖1：工作流程圖）

       本機器采用一系列復雜的傳動，模仿人的動作來自動完成下盒、開盒、折疊說明書、裝藥（說明書）及封盒等工序的。該機的工作流程如下。

       本機使用的真空是由真空泵或用ZL112真空發生器（SMC）。

       由人工放置在折紙機上的說明書，在壓縮空氣及真空氣的共同作用下，被吸入折紙機，按照用戶的要求被折疊成形后，經過旋轉紙夾的輸送，被送到走紙鏈條上，并由走紙鏈條帶動走到推藥工位等待推藥。當位于前板的傳感器S5檢測到走紙鏈條上有說明書時，將反饋信號傳遞給主機控制中心-可編程控制器（簡稱PLC）。此時，:PLC將控制真空電磁閥在特定的時間產生真空，利用吸盒機構將由人工放置在紙盒庫中的紙盒吸出，送到走紙鏈條上并開盒，然后由走盒鏈條帶動走到推藥工位等待推藥。



       當紙盒正確地從庫中被吸出，落在鏈條上，位于下端的傳感器S1無信號輸出，當紙盒在吸下過程中出現故障（如卡?。?，則壓盒桿向上翻起，PLC發出控制信號，使主機停止運轉，并等待故障排除后重新啟動。當紙盒被正確吸下放入走盒鏈條上時，位于中間板上的傳感器S3可以檢測到有盒信號，PLC將控制橫向推藥機構在特定的時間內將藥板從庫里推出，當無紙盒時，PLC將控制橫向推藥機構在特定時間內停止推藥并使主機急停。



   當S3傳感器正確無誤地檢測到信號時，縱向推藥機構將藥板及說明書推入盒中。在藥板庫的下方，裝有一個推藥檢測傳感器S4，當藥板從庫中推出時，如果發生卡藥現象，則由S9傳感器檢測出來，并迅速反饋給PLC主機，在PLC主機的控制下實現急停剎車。



   當說明書、紙盒和藥板都準確無誤的到達推藥工位后，即一起被縱向推藥機構推向盒中，如果在此過程中出現卡滯現象，位于推藥桿上的過載裝置將起作用，此時，傳感器S6將發出信號，PLC將使主機停機。



   當藥板和說明書準確地推入盒中時，紙盒在走盒鏈條的帶動下將繼續向前移動。經過打批號裝置上，將鋼字打上后進入封盒工位。在出口傳送帶上裝有廢品剔除裝置，可以將前面藥板檢測有問題的廢品全部剔除，以確保出來的小盒全部為合格品。
