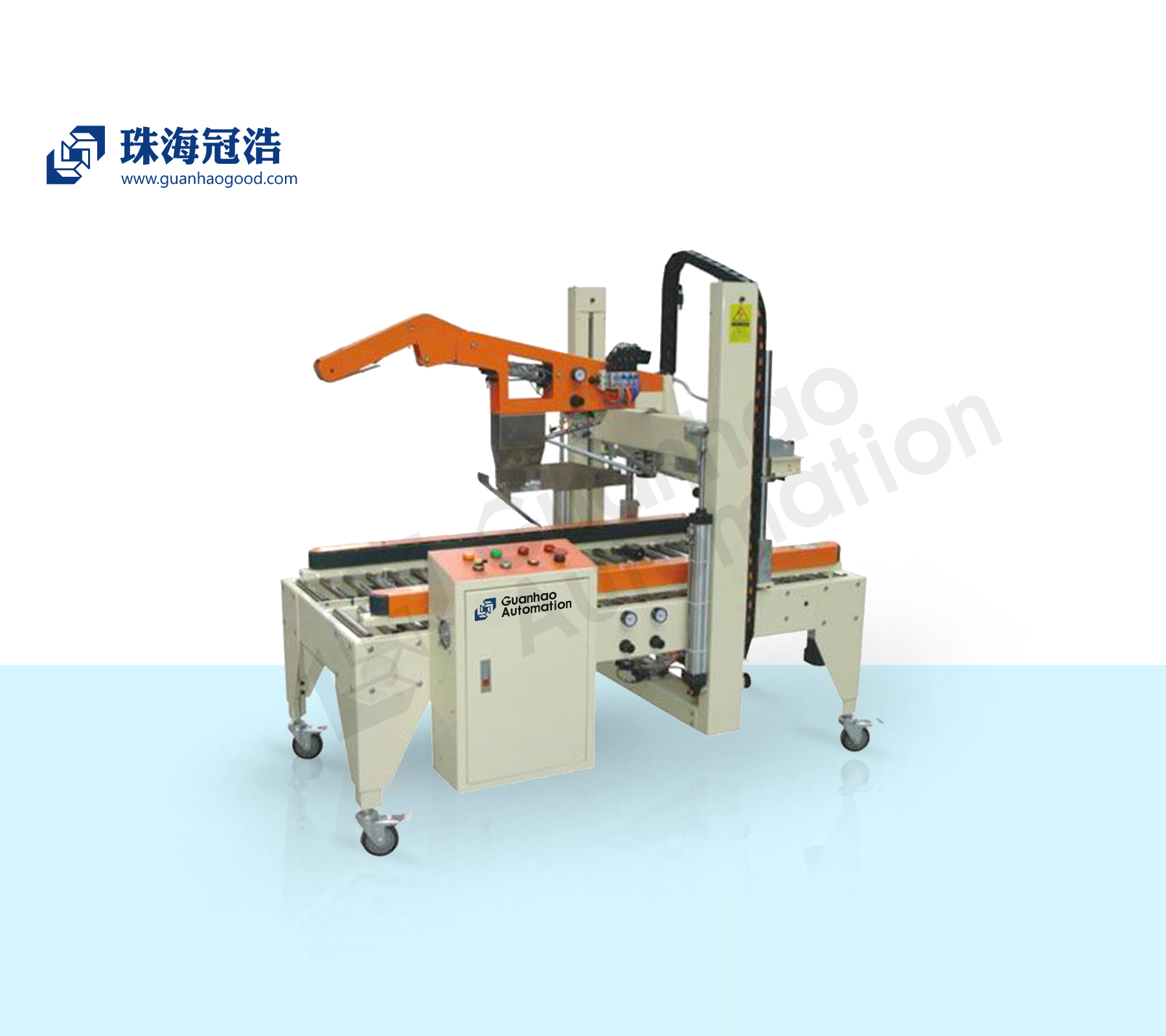

本機特性：
本機是帶有折蓋功能的半自動封箱機系列之產品，單機操作，經濟而又高效，是較為理想的封箱設備，其功能特性簡列如下：
封箱長度：200mm~600mm
封箱寬度：150mm~500mm
封箱高度：150mm~500mm
臺面高度：600mm~700mm
外形尺寸：L1770 mm *W850 mm *H1600 mm
封箱速度：0-20m/min
適用電源：1P220v 50HZ 氣壓源供應：5.5~6kg/cm2電源開關：ON/OFF
零件表：
|
編號 |
名稱 |
編號 |
名稱 |
編號 |
名稱 |
|
1 |
氣缸座板 |
19 |
腳輪 |
37 |
后折蓋板 |
|
2 |
連接板 |
20 |
電動機 |
38 |
防護板 |
|
3 |
氣缸 |
21 |
機框右側板 |
39 |
前折蓋板 |
|
4 |
升降螺母 |
22 |
立柱 |
40 |
擺臂 |
|
5 |
擺桿 |
23 |
鏈條護蓋 |
41 |
球形軸承 |
|
6 |
擺桿固定塊 |
24 |
后絲桿 |
|
|
|
7 |
固定板 |
25 |
長滾筒 |
|
|
|
8 |
上橫梁 |
26 |
中間短滾筒 |
|
|
|
9 |
膠帶卷 |
27 |
下帖帶器座 |
|
|
|
10 |
搖把固定套 |
28 |
帖帶器 |
|
|
|
11 |
帖帶器 |
29 |
前絲桿 |
|
|
|
12 |
上帖帶器座 |
30 |
后折蓋控制開關 |
|
|
|
13 |
搖把 |
31 |
機框內右側板 |
|
|
|
14 |
搖把手柄 |
32 |
進箱左導板 |
|
|
